2007.12.07 Friday

追・・・メルセデス  スター・ファインダー 販売します

JUGEMテーマ:車/バイク




◎ これは 修理書ではありません  配線図系の 資料です

 取り扱い説明などは 特にありませんが
 始動方法などは
 おって メールにてお伝えいたします m(__)m

 パソコンをお使いになれるなら方なら 簡単です




○ メルセデス スターファンダーを 販売いたします (数量限定です)

メルセデスの配線図を主に 色分け 部位分け 各部品・コネクター等を
実物・実車の カラー写真にて 物凄く見やすくなった DVDです



DVD 2007年1月(最新版)です
(前回は 2002年版と 聞いております)

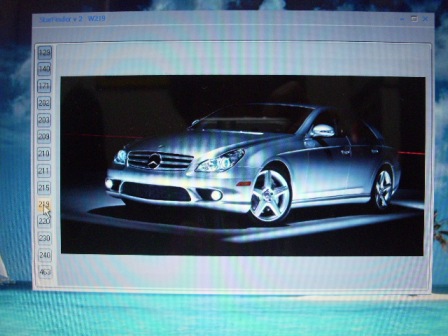

今回 記載されているモデルは
129 140 171 202 203 209 210
211 215 219 220 230 240 463

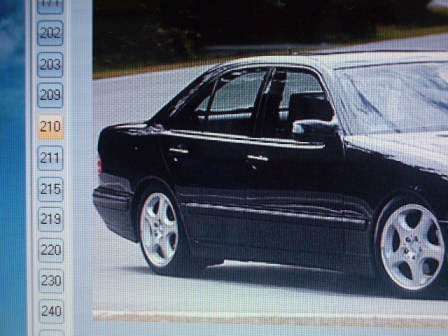

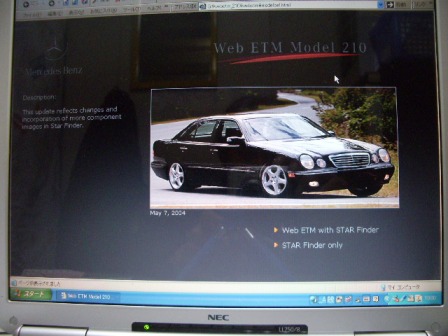

では 210で 見てみましょう



1・・・配線図を呼び出して 見る画面
2・・・部位・部品・コネクター等 記号がわかっているなら 一発検索

その二つに分かれます




例・・・インテリヤ・ランプの配線図を選びました

配線は 実車の色と同じように 表示されますから 判りやすいです
実際の画面では もっと見やすいです。。。すいません)

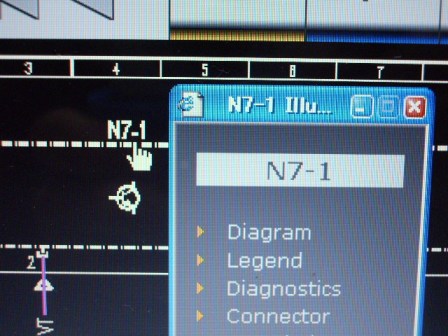

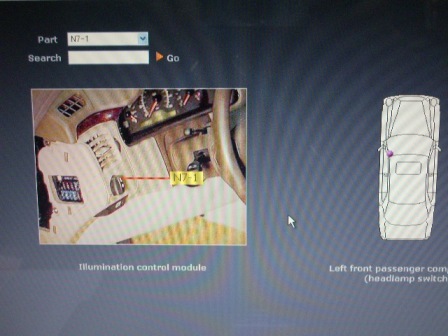

ライトスイッチ(N7・1)をたとえば 選んでみると

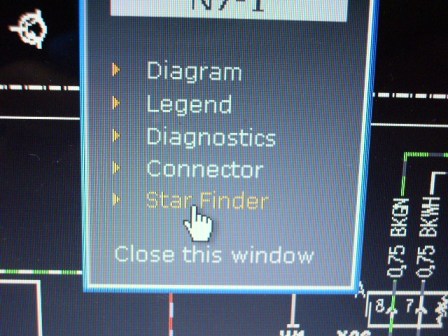

スター・ファインダーを開きます



すると 車両での位置と 実物の写真が出てきます

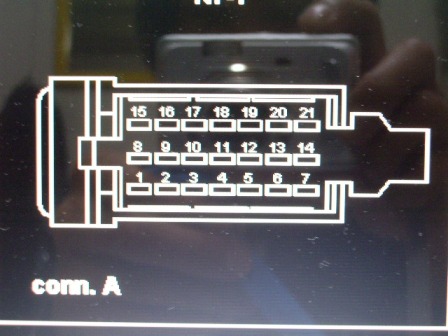

ライトスイッチの コネクターの順番も もちろん記載されています

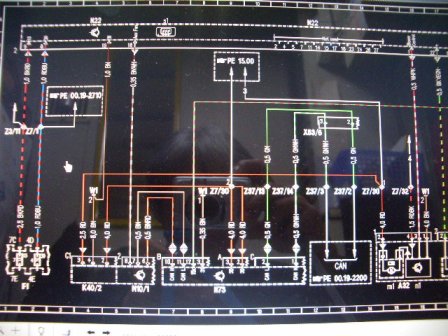

今度は エアコン系の配線図を 見てみましょう

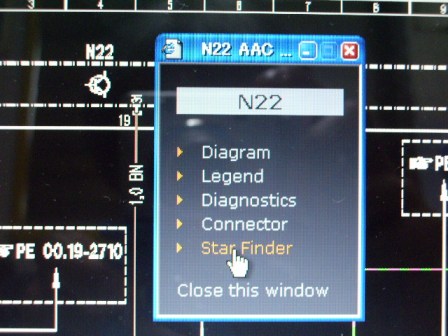

N22(エアコンユニット)を 探しましょう

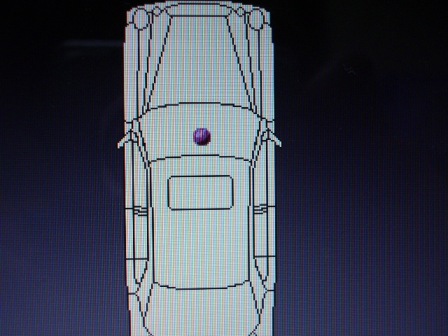

車両での 位置



実車での 位置







たとえば こんな事も・・・
DASや X431  ならびに ボッシュのテスターで 部位や記号がわかっていれば
それから 一発検索すると・・・





以下 場所とコード表示が 抜けていますが 実際には表示されます






ステップ内の 配線も



コンソールを取り外したあとに 見える部品も わかります




実車のカラー写真がすぐ出てきます

また、コネクターの位置なども 正確にカラー写真で出てきます

・部品の位置がわからない時
・コネクターの 場所がわからない時
 すぐに見つけることが出来ます


文字は 全て英語です

画面は コピーできますから 翻訳ソフトに入れて 使えます


これは 物凄く便利です
見たことも無い車の 電子部品位置や コネクターが簡単にわかります

このDVD 一枚 大特価 12,600円(税込み)にて
販売いたします  (数量限定です)



代引きにて お送りいたします

マイバッハ テクニカルサービスまで お申し込み下さい

* コピーはしないで下さいね〜
